Multi line-ok

Fogalmak:

Multi-line : 1-16 db külön-külön definiálható, párhuzamos vonalból álló komplex rajzelem.

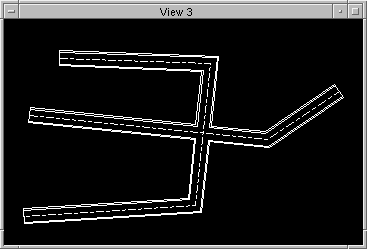

Például:

Megjegyzések:

•  A multi-line-ok felvitele a multi-line középvonalának felvitelét jelenti. Ez hasonlóan történik, mint a line-string-ek felvitele.

•  A multi-line szétbontható az alkotóelemeire: a main palettáról válasszuk ki a jobb oszlop nyolcadik ikonját. Megjelenik a Drop szubpaletta.

Drop sub-palette

Válasszuk ki az alsó sorban balról a második ikont, majd hajtsuk végre a műveletet.

Angol szavak és kifejezések:

Multi-line-ok definiálása

Válasszuk ki az Element menüből a Multi-lines menüpontot. Megjelenik a Multi-lines beállításablak.

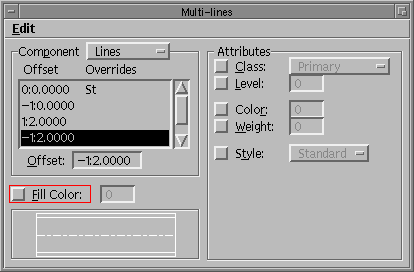

Multi-lines settings box

Az Edit menüből választhatjuk ki az új vonal beszúrása, régi vonal duplikálása, illetve törlése műveleteket.

A Component legördülő listából kiválaszthatjuk, hogy mit szeretnénk definiálni. Ezek a következők lehetnek: vonal, vonal elején használt lezárás, vonal végén használt lezárás, töréspontok jellege.

A vonal-definiáló módban a Component gomb alatti listában látszanak a multi-line egyes vonalai. A bal oldali oszlop (offset) jelzi a vonal távolságát a középvonaltól, amelynél az offset 0-val egyenlő, a jobb oldali oszlop (override) mutatja, hogy az adott vonal mely attribútumai térnek el az aktív elem attribútumoktól.

A vonal távolsága a multi-line középvonalától az Offset mezőben állítható. Álljunk rá a listában a kívánt vonalra, és az Offset mezőbe írjuk be a középső vonaltól való távolságát.

A vonal attribútumai a jobb oldali Attributes részben állíthatók, teljesen hasonlóan, mint az elem attribútumok esetében.

A Fill Color kapcsoló bekapcsolásával kitöltő színt adhatunk a multi-line-nak.

Megjegyzés:

•  Mindig csak egy aktív multi-line definiálható, a multi-line-ok elmentésére a beállítás csoportok (settings groups) használatával kerülhet sor.

Angol szavak és kifejezések:

Műveletek multi-line-okkal

A Palettes menüből válasszuk ki a Multi-line joints menüpontot. Megjelenik a Multi-line joints paletta.

  Multi-line Joints palette

Az egyes műveletek jelentése:

 Closed Cross Joint: zárt kereszteződés létrehozása.

 Open Cross Joint: nyitott kereszteződés létrehozása.

 Merged Cross Joint: összefésült kereszteződés létrehozása; a közbülső vonalak egyik multi-line-ból sem törlődnek ki.

 Cut Single Component Line: multi-line egy komponensének törlése a megadott szakaszon.

 Cut All Component Line: multi-line összes komponensének törlése a megadott szakaszon.

 Closed Tee Joint: zárt T kereszteződés létrehozása.

 Open Tee Joint: nyitott T kereszteződés létrehozása.

 Merged Tee Joint: összefésült T kereszteződés létrehozása; a közbülső vonalak egyik multi-line-ból sem törlődnek ki.

 Corner Joint: sarok kereszteződés létrehozása; a multi-line-ok kilógó végeit levágja.

 Uncut Component Lines: törés eltávolítása multi-line-ból.

Angol szavak és kifejezések:

Cellák létrehozása

Fogalmak:

Cella : gyakran használt rajzrészlet, mely tárolható, és tetszőlegesen sokszor felhívható a rajzba, a kívánt elforgatási szöggel és mérettel.

Cella könyvtár (cell library): egy témához tartozó cellákat tartalmazó állomány. Kiterjesztése: “.CEL”.

Cella létrehozásának főbb lépései

1.  Cella könyvtár  hozzáfűzése a rajzhoz (ha még nincs hozzáfűzve), vagy új cella könyvtár létrehozása.

2.  A cella megrajzolása.

3.  A cellának szánt rajzrészlet kiválasztása fence, vagy a kiválasztó nyíl segítségével.

4.  Illesztőpont  (Cell Origin ) definiálása.

5.  A Cell Library beállításablakból a Create gomb lenyomása.

6.  A Create New Cell párbeszédablakban a Name mező kitöltése (ez lesz a cella neve).

7.  A Create New Cell párbeszédablakban a Create gomb megnyomása.

Cella könyvtár hozzáfűzése a rajzhoz

1.  A File menüből válasszuk ki a Cell Library menüpontot, és az almenüben válasszuk az Attach menüpontot. Megjelenik az Attach Cell Library párbeszédablak.

2.  Válasszuk ki a kívánt cella könyvtár nevét a listából.

3.  Nyomjuk meg az OK gombot.

Attach Cell Library dialog box

Angol szavak és kifejezések:

Új cella könyvtár létrehozása

1.  A File menüből válasszuk ki a Cell Library menüpontot, és az almenüben válasszuk a New menüpontot. Megjelenik a Create Cell Library párbeszédablak.

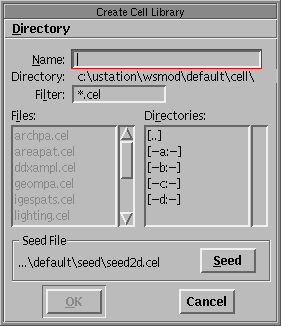

Create Cell Library dialog box

2.  (Opcionális) Válasszunk másik seed állományt, ha az aktuális nem felel meg.

3.  A Name mezőbe írjuk be a létrehozandó cella könyvtár nevét.

4.  Nyomjuk meg az OK gombot.

Cella illesztőpontjának (Cell Origin) definiálása

1.  Válasszuk ki a Main Paletta jobb oszlopának ötödik ikonját. Megjelenik a Cells szubpaletta. Itt válasszuk ki balról a negyedik ikont (Cell Origin).

2.  A rajzban adjuk meg egy data pont segítségével a cella illesztőpontját.

A Cell Library beállításablakból a Create New Cell párbeszédablak meghívása

1.  Válasszuk ki a Settings menüből a Cells menüpontot. Megjelenik a Cell Library beállításablak.

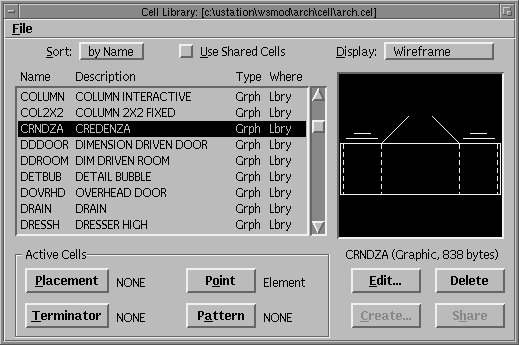

Cell Library settings box

2.  Nyomjuk meg a Create gombot. Megjelenik a Create New Cell párbeszédablak.

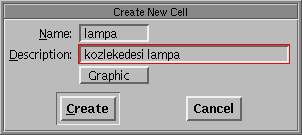

  Create New Cell dialog box

3.  Írjuk be a Name mezőbe a létrehozandó cella nevét.

4.   (Opcionális) Írjunk megjegyzést a cellához a Description mezőbe.

5.  Válasszuk ki a cella típusát a Description mező alatti legördülő lista segítségével. (Most válasszuk a graphic típust.)

6.  Nyomjuk meg a Create gombot.

Megjegyzések:

•  A File menü Save Settings menüpontjának kiválasztásával a beállítások elmentődnek, azaz jelen esetben a rajzhoz fűzött cella könyvtár neve is, így a rajz legközelebbi megnyitásakor ez a cella könyvtár automatikusan a rajzhoz fűződik.

A cellák típusai

A cellák típusát a létrehozáskor lehet megadni.

A cellák lehetséges típusai:

•  graphic,

•  point,

•  menu,

•  tutorial.

A graphic és point típusú cellák összehasonlítása

Graphic típusú cella

A graphic típusú cella tulajdonságait (szín, vonalstílus, vonalvastagság, level) a cella létrehozásakor kapja. A rajzba való beszúráskor a cella különböző level-eken lévő elemei a cella létrehozásakor adott level-ekre kerülnek, ha a Relative kapcsoló nincs bekapcsolva, egyébként pedig az aktív level-hez képest relatív módon. (A legkisebb számú level-en lévő rajzelemek kerülnek az aktív level-re, a többi pedig relatíven magasabb számú level-ekre.) A cella a view tartalmának forgatásával szintén elforog. Snap-pelni a cellában lévő rajzelemek töréspontjaira lehet.

Point típusú cella

A point típusú cella a rajzba illesztéskor átveszi az aktív beállításokat (szín, vonalstílus, vonalvastagság), továbbá a benne lévő rajzelemek is az aktív level-re kerülnek. (Csak azonos level-en lehetnek benne a rajzelemek.) A view tartalmának forgatásával a cella nem forog. Snap-pelni csak a cella illesztőpontjára lehet.

Angol szavak és kifejezések:

Cellák felhívása

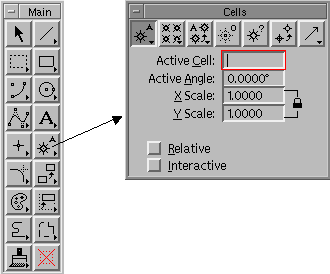

Válasszuk ki a Main Paletta jobb oszlopának ötödik ikonját. Megjelenik a Cells szubpaletta.

Cells sub-palette

Az egyes műveletek jelentése:

 Place Active Cell: aktív cella (lásd lent) elhelyezése a rajzban.

 Place Active Cell Matrix: az aktív cella többszöri elhelyezése a rajzban, mátrix alakban.

 Select and Place Cell: a rajzban lévő cella azonosítása, és újabb példányának létrehozása.

 Define Cell origin: a cella illesztőpontjának definiálása.

 Identify Cell: az azonosított cella nevének és level -számának kiírása a Command Window-ban.

 Replace Cell: a rajzban lévő cella helyettesítése az ugyanolyan nevű cellával, mely a rajzhoz kapcsolt cella könyvtárban található.

 Place Active Line Terminator: vonalszegmenshez lezárójel (cella) illesztése.

Aktív cella kiválasztása

A Cell Library beállításablakon (lásd: Cell library settings box nevű ábra 6-33) a listából válasszuk ki a cellát, majd nyomjuk meg a Placement gombot. A cella neve megjelenik a gomb mellett. Az

Angol szavak és kifejezések:

aktív cella nevét a Cells beállításablakon is begépelhetjük.

Méretezés  alapfokon

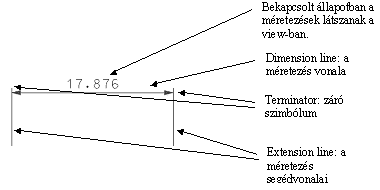

A méretezés a következő főbb részekből áll:

Megjegyzés:

•  Az Element menü Dimensions menüpontja kiválasztásával lehet állítani a méretezés összes paraméterét.

A méretezések megjelenítése a view-ban

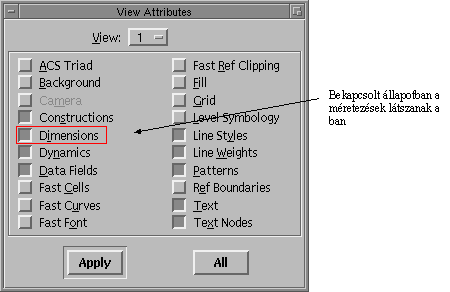

Válasszuk ki a View menü Attributes menüpontját. Megjelenik a View Attributes beállításablak.

View Attributes settings box

A méretezés felvitele a rajzba

Válasszuk ki a Palettes menüből a Dimensioning menüpontot, majd az almenüből ismét a Dimensioning menüpontot. Megjelenik a Dimensioning paletta.

Dimensioning palette

Az egyes műveletek jelentése:

 Angular Dimensions: szög-méretezések

 Linear Dimensions: vonalas méretezések

 Miscellaneous Dimensions: egyéb méretezések

 Radial Dimensions: sugár-méretezések

Vonalas méretezések

A Dimensioning paletta Linear Dimensions ikonját kiválasztva megjelenik a Linear Dimensions szubpaletta.

Linear Dimensions sub-palette

Két pont közötti méretezés a rajzban

1.  Válasszuk ki az első ikont a palettáról (Dimension Size with Arrows: méretvonal nyilakkal).

2.  Snap-peljünk rá az első pontra.

3.  Adjunk meg egy data pontot a két pont által meghatározott egyenes alatt vagy felett, ez határozza meg a méretvonal helyét.

4.  Snap-peljünk rá a második pontra.

5.  Ismételjük meg a 4. pontot, ha további pontokat akarunk méretezni, egyébként nyomjuk meg az egér jobb gombját (Reset Button).

Megjegyzés:

•  Az Association Lock bekapcsolásával a méretvonalakat hozzárendeljük a méretezett rajzelemhez. Ha az elem törlődik, eltűnnek a méretvonalak is.

Kitöltési minták  (Patterning )

Fogalmak:

Patterning : zárt rajzelemek vonalakkal vagy cellákkal való kitöltése, adott szöggel és távolsággal.

A kitöltési minták megjelenítése a view-ban

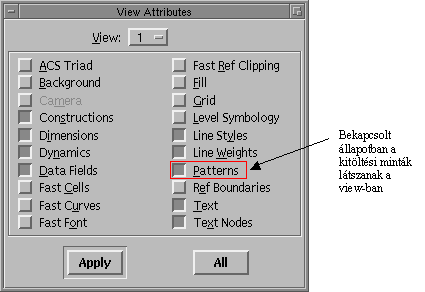

Válasszuk ki a View menü Attributes menüpontját. Megjelenik a View Attributes beállításablak.

View Attributes settings box

Kitöltési minták felvitele a rajzba

A Palettes menüből válasszuk ki a Patterning  menüpontot. Megjelenik a Patterning paletta. Az ikonok jelentései:

 Hatch Area: Zárt terület bevonalkázása, sraffozása.

 Crosshatch Area: Zárt terület bevonalkázása, két különböző irányú és sűrűségű mintával. (keresztirányú sraffozás)

 Pattern Area: Zárt terület kitöltése az aktív pattern cella (Active Pattern Cell) segítségével.

 Linear Pattern: Minta elhelyezése vonalas rajzelem mentén.

 Show Pattern Attributes: Kitöltési minta szögének és nagyítási attribútumainak a megjelenítése a Command Window-ban.

 Match Pattern Attributes: Az aktív pattern beállítások megfeleltetése a rajzban lévő kitöltési mintának megfelelően

 Delete Pattern: Kitöltési minta törlése.

Megjegyzés:

•  Associative pattern (lásd: 6-42) esetén a kitöltési mintát csak a Delete Pattern funkcióval lehet kitörölni. Az általános elem törlő funkció a kitöltési mintával együtt kitörli a hozzá tartozó rajzelemet is.

Angol szavak és kifejezések:

Keresztben vonalkázott kitöltési minta felvitele
(Crosshatch Area)

Válasszuk ki a Patterning palettáról balról a második ikont. A Paletta alsó részében megjelennek a művelet paraméterei.

Crosshatch Patterning settings box

A fontosabb paraméterek jelentései:

Spacing: a vonalak közötti távolság

Angle: a vonalak dőlésszöge

Associative pattern: bekapcsolt állapotban a kitöltési minta kapcsolódik az őt körülvevő rajzelemhez, annak változásait követi.

Method: meghatározza a területet, amit ki kell tölteni.

•  Element: zárt rajzelem belsejét kell kitölteni

•  Fence: a definiált fence-en belüli területet kell kitölteni

•  Intersection: két vagy több zárt rajzelem metszetét kell kitölteni

•  Union: két vagy több zárt rajzelem unióját kell kitölteni

•  Difference: két vagy több zárt rajzelem különbségét kell kitölteni

Megjegyzés:

•  A Spacing és Angle állításánál két-két mező van, mindkét irányú vonalkázás paraméterezhetősége végett.

Angol szavak és kifejezések:

Zárt terület cellával való kitöltése

1.  Válasszuk ki a cellá t, amivel ki akarjuk tölteni az adott zárt rajzelemet.

1.1.  A Settings menüből válasszuk ki a Cells menüpontot. Megjelenik a Cell Library beállításablak.

1.2.  Fűzzük hozzá a rajzhoz a kívánt cella könyvtár at (lásd: Cella könyvtár hozzáfűzése a rajzhoz 6-31).

1.3.  A listából válasszuk ki a cellát.

1.4.  Nyomjuk meg a Pattern gombot. A cella neve megjelenik a gomb mellett.

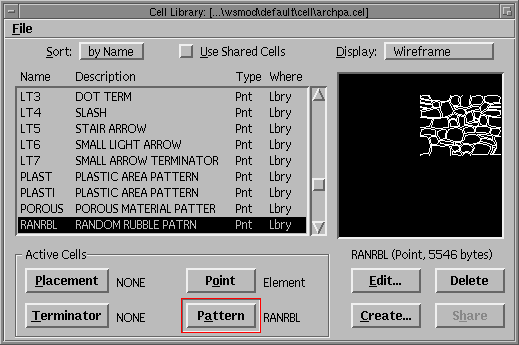

Cell Library settings box

2.  Válasszuk ki a Palettes menüből a Patterning menüpontot. A Patterning paletta megjelenik a képernyőn.

3.  Válasszuk ki balról a harmadik ikont (Pattern Area).

4.  Állítsuk be a Method paramétert Element-re.

5.  Azonosítsuk a rajzban a kitöltendő rajzelemet.

6.  Nyomjuk meg az egér bal billentyűjét a zárt rajzelemen kívül.

Megjegyzés:

•  Abban az esetben, ha már hozzáfűztük a rajzhoz a szükséges cellakönyvtárat, a műveletet kezdhetjük a 2. ponttal úgy, hogy a megjelenő párbeszédablak beviteli mezőjébe begépeljük a kívánt cella nevét.

Mérés a rajzban

Gyakran felmerül az igény, hogy a rajzban megmérjük egyes rajzelemek távolságát, hosszát területét. Ebben számos funkció áll rendelkezésünkre.

Válasszuk a Palettes menüből a Measuring menüpontot. Megjelenik a Measuring paletta.

Measuring palette

Az egyes műveletek jelentései:

 Measure Distance: távolság mérése: két pont között, rajzelem mentén, két rajzelem között, pont és rajzelem között

 Measure Radius: kör, körív sugarának megmérése

 Measure Angle Between Lines: két vonal közötti szög megmérése

 Measure Length: rajzelem hosszának megmérése

 Measure Area: terület mérése

 Measure Volume: térfogat mérése 3D-s rajzelemeknél

Megjegyzés:

Terület és térfogatmérésnél a következő mérési lehetőségek vannak:

•  rajzelem, (element)

•  rajzelemek metszete, (intersection)

•  rajzelemek uniója, (unio)

•  rajzelemek különbsége, (difference)

•  fence,

•  adatpontok által definiált síkidom vagy test, (points)

•  adatpont megadásával az a legszűkebb zárt síkidom vagy test, mely a pontot körülveszi (flood).

Két pont közötti távolság megmérése

1.  Válasszuk ki a Measuring paletta baloldali ikonját (measure distance).

2.  A Distance menüből válasszuk ki a Between Points menüpontot.

3.  Snap-peljünk rá a két pontra. A távolság a Command Window-ban látható.

Angol szavak és kifejezések:

Plottolás

Egy rajz vagy rajzrészlet kiplottolása három fő lépésből áll:

1.  A view tartalmának beállítása, amit plottolni akarunk.

2.  Plotfile létrehozása.

3.  A plotfile kiplottolása.

Fogalom:

Plotfile : olyan adatállomány, mely a plottoláshoz szükséges összes információt tartalmazza.

Plotfile létrehozása

1.  A MicroStation-ben nyissuk meg a plottolni kívánt rajzállományt. (File menü/Open)

2.  A view-ba vagy view-kba állítsuk be a kiplottolni kívánt rajzrészletet, vagy fence-szel kerítsük körbe.

3.  A File menüből válasszuk ki a Plot menüpontot. Megjelenik a Plotting párbeszédablak.

Alapértelmezésben a rajz a lehető legnagyobb méretben jelenik meg a papíron (maximized).

4.  A Plotting párbeszédablakon válasszuk ki a plottolni kívánt view-t, vagy ha fence-t használunk, kapcsoljuk be a Use Fence kapcsolót.

5.  Nyomjuk meg a Plot gombot. Ebben a lépésben adjuk meg a Plotfile nevét.

6.  Nyomjuk meg a Done gombot.

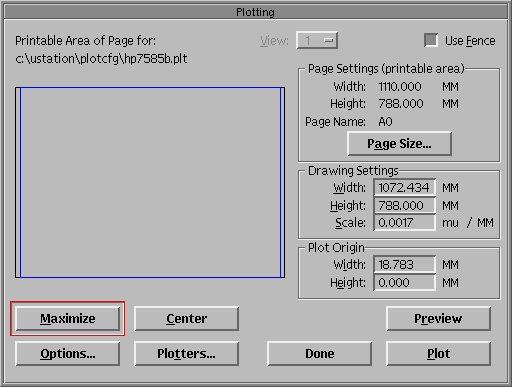

Plotting dialog box

A plotfile kiplottolása

(DOS operációs rendszerben)

1.  Lépjünk ki a MicroStation-ből.

2.  Indítsuk el az USTATION könyvtárban lévő PLOTFILE.BAT programot.

3.  Adjuk meg a kiplottolandó plotfile nevét.

Plotfile készítése adott méretarányban

Gyakran felmerülő igény, hogy a rajzunkat adott méretarányban plottoljuk, illetve nyomtassuk ki. Ehhez a következő lépések szükségesek.

1.  (Opcionális) A plotter  konfigurációs állományban  leírt plotter mértékegységeket egyeztessük a rajzban lévő mérték–egységekkel (working unit ), tehát ha a rajz létrehozásakor metrikus mértékegységeket választottunk (például: m, cm), akkor válasszuk a plotter mértékegységeket is metrikusra. Így később könnyebb megadni a kicsinyítési arányt.

A plotter konfigurációs állományok általában az USTATION\PLOTCFG könyvtárban találhatók, .PLT kiterjesztéssel. Minden plotternek megfelel egy konfigurációs állomány. Ezek egyszerű szöveges állományok, tetszőleges szövegszerkesztővel módosíthatók. A plotter mértékegysége lehet inch (hüvelyk), vagy milliméter. Ennek állítása a következő sorok módosítását jelenti a plotter konfigurációs állományban:

;ENGLISH resolution and SIZE records

;resolution(IN)=(0.00098425197,0.00098425197)    ;Units set for 1024

;size=(10.1,6.85)/num=1/off=(0.0,0.004)/name=executive

;size=(13.6,8.0)/num=3/off=(0.0,0.004)/name=legal

;size=(10.6,8.0)/num=2/off=(0.0,0.004)/name=letter

;METRIC resolution and SIZE records resolution(MM)=(0.025,0.025)

;Metric res and units size=(254,178.0)/num=0/off=(7,7)/name=a4

Amelyik sorok előtt nincs pontosvessző, az lesz az érvényes beállítás. Ebben az esetben a metrikus mértékegységek.

2.  Fence-szel válasszuk ki a rajzban azt a részt, amit plottolni akarunk.

3.  Válasszuk ki a File menüből a Plot menüpontot. Megjelenik a Plotting párbeszédablak.

4.  Kapcsoljuk be a Use Fence kapcsolót, ha nincs bekapcsolva. Általában automatikusan bekapcsolódik, ha fence-t használunk.

5.  Válasszuk ki a plottert. Ezt csak a legelső alkalommal kell, vagy akkor, ha más plotterre, vagy nyomtatóra akarunk plottolni mint korábban. Ehhez nyomjuk meg a Plotters... feliratú gombot, majd a listából válasszuk ki a plotternek megfelelő konfigurációs állományt.

6.  Válasszuk ki a lapméretet a Page Size... gomb megnyomásával.

7.  A MicroStation a fence tartalmát a lehető legnagyobb méretben plottolja ki, ha nem adunk meg kicsinyítési arányt. Ezt a Plotting párbeszédablakon a Drawing Settings csoport Scale beviteli mezőjében tudjuk beállítani. Tegyük fel, hogy a rajzban használt mértékegységek (working unit) metrikusak, és az alap mértékegység (master unit) méter, a plotter mértékegység pedig milliméter. Ilyen beállítások mellett a Scale beviteli mező mellett jobbra m / MM jelenik meg. Ha a rajzot 1:1 méretarányban akarjuk kiplottolni akkor az azt jelenti, hogy a rajzban 1 méter megfelel a plotteren 1000 milliméternek. E két szám arányát kell beírni a Scale beviteli mezőbe, azaz 0.001-et.

8.  (opcionális) Nyomjuk meg a Center feliratú gombot, melynek hatására a plottolt rajz a papíron vízszintesen és függőlegesen középre kerül.

9.  Nyomjuk meg a Plot feliratú gombot. Ekkor a Command Windowban megjelenik a <Creating Plot File>, majd ha a plotfile elkészült a <Finished Creating Plot>.

10.  Nyomjuk meg a Done feliratú gombot.

Pár további példa a kicsinyítési arány megadására:

(master unit: méter, plotter unit: milliméter)

Megjegyzés:

•  Plotter  választása történhet a Plotting párbeszédablakon a Plotters gomb megnyomásával, vagy DOS szintről az USTATION könyvtárban lévő USCONFIG.EXE program futtatásával.

Angol szavak és kifejezések:

Tartalomjegyzék                     Következő fejezet
