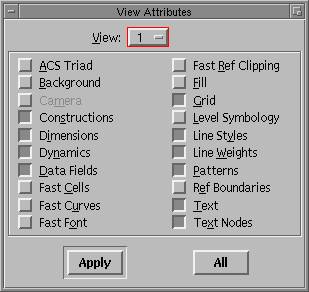

B függelék: A view attributes beállításablak

• ACS Triad:

ON: a segéd koordináta rendszer X, Y, (Z 3D esetén) iránya kis nyilakkal reprezentálva megjelenik a view-ban

• Background:

ON: a rajztól független raszteres háttér jeleníthető meg

• Camera:

ON: a view kamera be van kapcsolva (csak 3D-s rajzoknál)

• Construction:

ON: a szerkesztő elemek megjelennek a view-ban

• Dimensions:

ON: az adott view-ban látszik a méretezés

• Dynamics:

ON: rajzelemek módosítása közben dinamikusan kijelzi a rajzelemet, így meg lehet győződni a módosítás helyességéről, mielőtt a módosított rajzelem a rajzba kerülne

• Data Fields:

ON: a view-ban látszanak az enter data field-ek (adatbeviteli mezők: aláhúzás karakterek egy szöveg típusú rajzelemben, melyeket később fel lehet tölteni, elsősorban automatikus sorszámozásra használják)

• Fast Cells:

ON: a cellá kat az őket határoló négyszögekkel jelzi

• Fast Curves:

ON: görbe elemeket (point curve, stream curve) line string-ek ábrázolják a view-ban

• Fast Font:

ON: minden Text típusú elem, mely a hagyományos MicroStation fontokat használja a “fast font“ segítségével jelenik meg, az ipari szabvány fontok pedig kitöltés nélkül, csak körvonallal

• Fast Ref Clipping:

ON: a rajzhoz csatolt referencia állományokhoz tartozó “clipping boundary”-t - ha az nem négyszög alakú - felcseréli egy négyszög alakúra, mely tartalmazza az eredetit

• Fill:

ON: az adott view-ban minden színnel kitöltött elem kitöltése látszik

• Grid:

ON: az adott view-ban megjelenik a grid  háló

• Level Symbology:

ON: az adott view-ban érvényesülnek a Level Symbology  beállításai

• Line Styles:

ON: minden felhasználó által definiált vonaltípus  megjelenik

OFF: a felhasználó által definiált vonaltípusok folytonos vonalként jelennek meg (0-ás vonaltípus)

• LineWeights:

ON: minden rajzelem a saját vastagság ával jelenik meg a view-ban

OFF: minden rajzelem “0” vastagságú vonalként jelenik meg

• Patterns:

ON:a kitöltési minták  (patterns) megjelennek a view-ban

• Ref Boundaries:

ON: a view-ban megjelenik a rajzhoz csatolt referencia állományok hoz tartozó “clipping boundary”

• Text:

ON: a text  típusú rajzelemek megjelennek a view-ban

• Text Nodes:

ON: a text node  típusú rajzelemek megjelennek a rajzban egy kis kereszttel és egy azonosítószámmal reprezentálva

Fogalmak:

Clipping boundary : vágási határ. Minden referencia állományhoz definiálható egy határvonal, mely a referencia állomány azon részét keríti körül, melyet látni szeretnénk a view-ban.
