C függelék: A locks beállításablak

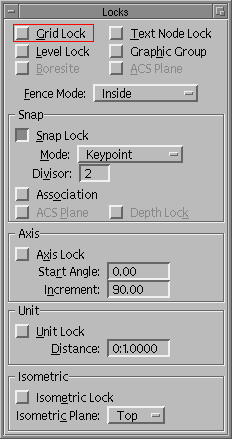

   Locks settings box

•       Grid Lock :

ON: csak a grid-háló pontjain lehet data pontot elhelyezni

•       Level Lock :

ON: csak az aktív level-en lévő rajzelemek választhatók ki és módosíthatók

•       Text Node (Lock) :

ON: az újonnan felvitt text-ek üres text node-okhoz kapcsolódnak. Ha a rajzban nincs üres text node, nem lehet új text-eket felvinni (a text node-ok szöveggel való feltöltésére lehet használni).

•       Graphic Group (Lock) :

ON: a grafikus csoportok elemein elvégzett művelet az egész csoportra hat

OFF: a grafikus csoportok elemein elvégzett művelet csak az adott elemre hat

•       Fence Mode :

A Fence tartalma meghatározásának módjai.

•       Snap Lock :

ON: a snap funkció engedélyezett, egyébként hatástalan

•       Snap Mode:

A Snap-pelés módjának állítása

•       (Snap) Divisor:

Az osztópontok száma a vonalon, a line string adott vonalszegmensén, vagy a görbe adott szegmensén, melyre snap-pelni akarunk. Az osztópontokra és a végpontokra lehet snap-pelni.

•       Association (Lock) :

ON: snap-peléskor asszociatív pont keletkezik, mely a következő műveleteknél szükséges:

•       asszociatív méretezés,

•       asszociatív multi-line felvitel,

•       cellák asszociatív felvitele.

A létrehozott új rajzelem és a snap-peléssel megkeresett elem között kapcsolat jön létre. (Például az eredeti elem elmozdításakor a hozzákapcsolt elem helyzete is változik.)

•       Axis Lock :

ON: data pontot az előző data ponthoz képest, csak a megadott szögben lehet a rajzba felvinni

•       (Axis) Start Angle:

Kezdő szög az axis lock-hoz

•       (Axis) Increment:

Szögkülönbözet, mely data pont lerakása után az axis lock által használt szöget növeli.

•       Unit Lock :

ON: minden lerakott data pont koordinátái az adott távolság (Unit Distance) többszörösei lehetnek csak

•       (Unit) Distance:

távolság a Unit Lock-hoz

•       Isometric Lock :

ON: a data pontok csak az Isometric Plane-en (izometrikus sík) helyezhetők el

•       Isometric Plane :

az Isometric Plane tengelyei szögének állítása
