4. A RAJZ ÁTTEKINTÉSE
Fogalmak:
View : nézet. Ablak a képernyőn, melyben az aktuális rajz egy tetszőleges részlete megjeleníthető.
Megjegyzések:
• Összesen 8 db view-t lehet használni.
• A view-kat a View menü Open/Close menüpontjával lehet megnyitni, illetve lezárni.
A view-k elrendezése a képernyőn
Tetszőleges számú (max. 8) view tetszőleges méretekben helyezhető el a képernyőn. Van azonban két elrendezési mód, amit a MicroStation beépített függvényekkel is támogat:
• Cascade: az összes megnyitott view-t úgy helyezi el, hogy mindegyiknek legalább a fejléce látszódjon (View menü/Cascade)
• Tile: az összes megnyitott view-t úgy helyezi el, hogy mindegyik teljes egészében látszódjon (View menü/Tile)
• View mozgatása : az egérrel álljunk rá a view fejlécére, és a data button-t lenyomva tartva húzzuk a view-t a kívánt helyre.
• View átméretezése: a view négy határoló részére ráállva az egérrel, az egérkurzor alakja megváltozik a képernyőn. Ekkor a data button-t lenyomva tartva az adott oldalra merőleges irányban tudjuk a view méretét növelni, illetve csökkenteni. Ha a view sarkára állunk rá, akkor egyszerre két irányban is tudjuk a view méretét változtatni.
Angol szavak és kifejezések:
|
open : |
nyit |
cascade : |
vízesés, zuhatag (a view elhelyezkedése hasonló képet sugall a művelet elvégzése után) |
|
close : |
zár |
tile : |
oszt, megoszt |
Megjegyzés:
• A view-kkal kapcsolatos műveletek részletesebb ismertetését lásd az A függelékben.
A view control szubpaletta műveletei a rajz view-ban látható részletének megadására szolgálnak. Válasszuk ki a Main Paletta bal oszlopának kilencedik (legalsó) ikonját. Megjelenik a View Control szubpaletta.
View Control sub-palette
Az egyes műveletek jelentése:
Update:
A view tartalmának újrarajzolása, frissítése. E művelet elvégzése
level -ek ki-, bekapcsolása, vagy törlések után célszerű.
Window
Area: Ablak segítségével a view tartalmának meghatározása. Az ablak
két szemközti sarkát kell megadni.
Window
Center: A rajz azon pontjának megadása, melyet a view közepére akarunk
rakni. Ezt a funkciót minden egyes alkalommal újra ki kell választani.
Zoom
In: A view tartalmának nagyítása.
Zoom
Out: A view tartalmának kicsinyítése.
Fit:
A teljes rajz betöltése a view-ba.
Angol szavak és kifejezések:
|
main : |
fődolog, fő- |
center : |
középpont |
|
update : |
felfrissít, időszerűsít |
zoom : |
függőleges vonalú emelkedés |
|
window : |
ablak |
fit : |
beilleszt |
|
area : |
terület, felület |
Minden view-nak számos jellemzője, attribútuma van. Ezeket a View Attributes beállításablakban lehet állítani. Válasszuk ki a View menü Attributes menüpontját. Megjelenik a View Attributes beállításablak.

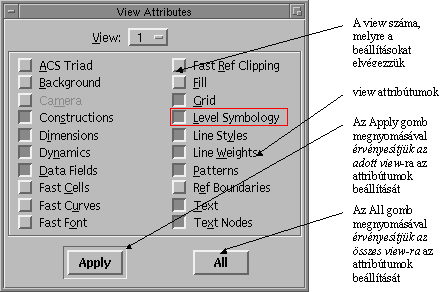

View Attributes settings box
Megjegyzések:
• Az Enter billentyű megnyomása egyenértékű az Apply gomb megnyomásával.
• A view attribútumok teljes ismertetését lásd a B függelékben.
• Minden attribútum mellet egy nyomógomb található, melynek két állása van:
ON (bekapcsolt) és OFF (kikapcsolt).
A gyakrabban használt view attribútumok jelentései
• Dimensions :
ON: az adott view-ban látszanak a méretvonalak
OFF: az adott view-ban nem látszanak a méretvonalak
ON: az adott view-ban minden színnel kitöltött elem kitöltése látszik
OFF: az adott view-ban nem látható kitöltés
ON: az adott view-ban megjelenik a grid háló
OFF: az adott view-ban nincs grid háló
ON: az adott view-ban érvényesülnek a level symbology beállításai
OFF: az adott view-ban nem érvényesülnek a level symbology
beállításai
