5. REFERENCIA ÁLLOMÁNYOK

Fogalmak:

Referencia állomány : közönséges  design állomány , melyet referenciaként az adott rajzhoz kapcsolunk. A tartalma nem módosítható, de megjeleníthető, és a benne lévő rajzelemeket át tudjuk másolni az aktuális rajzba.

Megjegyzések:

•  Maximum 255 referencia állományt lehet a rajzhoz kapcsolni.

•  A File menü Save Settings menüpontjának kiválasztásával a rajzhoz kapcsolt referencia állományok nevei elmentődnek, így a rajz legközelebbi megnyitásakor nem kell őket újra a rajzhoz csatolni.(Tapasztalataink szerint ez akkor igaz, ha a referencia állományok ugyanabban a könyvtárban vannak, mint az aktuális rajzállomány.)

•  A File menü References menüpontjának kiválasztásával tudjuk megnézni a rajzhoz csatolt referencia állományok listáját. Ekkor megjelenik a Reference Files beállításablak (lásd: lent).

A rajzhoz kapcsolt referencia állományok listája

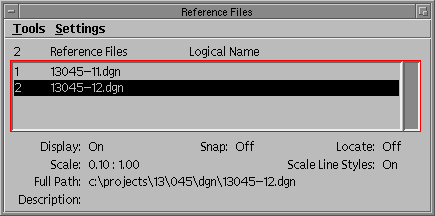

A File menüből válasszuk ki a Reference menüpontot. Megjelenik a képernyőn a Reference Files beállításablak.

Reference Files settings box

Angol szavak és kifejezések:

Referencia állomány hozzácsatolása  a rajzhoz

1.  A File menüből válasszuk ki a Reference menüpontot. Megjelenik a képernyőn a Reference Files beállításablak. (lásd: előző oldal)

A beállításablak Tools menüjéből válasszuk az Attach menüpontot.

Megjelenik az Attach Reference File párbeszédablak.

2.  A párbeszédablakban válasszuk ki azt a rajzállományt, melyet referenciaként csatolni szeretnénk a rajzunkhoz.

3.  Az egérrel válasszuk ki az OK gombot.

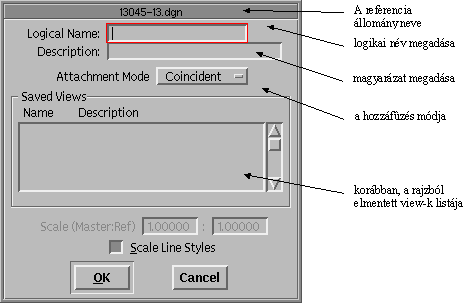

Megjelenik egy párbeszédablak, melynek a csatolandó referencia állomány neve szerepel a fejlécében.

Ha akarunk, adjunk logikai nevet a referencia állománynak (maximum 22 karakter).

4.  Lehetőségünk van rövid magyarázatot fűzni a referencia állományhoz.

5.  Az Attachment Mode menüből válasszuk a Coincident menüpontot.

6.  Az egérrel válasszuk ki az OK gombot.

Angol szavak és kifejezések:

Megjegyzés:

•  Az 5. pontban a Coincident típusú hozzáfűzés i mód a következőt jelenti: a referencia állomány koordinátái egy az egyben megfelelnek az aktív rajzállomány koordinátáinak a hozzáfűzés után (eltolás, forgatás, nagyítás, kicsinyítés nélkül).

Hozzácsatolási paraméterek  állítása

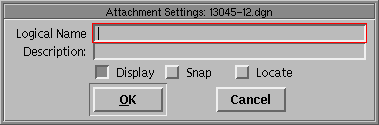

A Reference Files párbeszédablak Settings menüjéből válasszuk ki az Attachment menüpontot. Megjelenik az Attachment Settings párbeszédablak.

Attachment Settings dialog box

Itt lehet módosítani a rajzhoz csatolt referencia állomány

•  logikai nevét

•  a hozzá fűzött magyarázatot

•  a Display attribútumot

•  a Snap attribútumot

•  a Locate attribútumot.

Az egyes attribútumok jelentései:

•  Display attribútum :

ON: az adott referencia állomány látszik a képernyőn

•  Snap attribútum :

ON: az adott referencia állomány pontjaira rá tudunk snap-pelni (lásd: Snap-ek 6-7)

•  Locate attribútum :

ON: az adott referencia állomány rajzelemeit be tudjuk azonosítani (például másoláshoz)

Angol szavak és kifejezések:

Level-ek a referenciában

A adott rajzhoz csatolt referencia állományban is tetszőlegesen ki-, bekapcsolhatjuk a különböző level -eket, valamint definiálhatunk hozzá level symbology-t.

Level-ek ki- bekapcsolása

A level-ek állítása hasonlóan történik, mint az aktív rajz esetén. A Reference Files párbeszédablak Settings menüjéből válasszuk ki a Levels menüpontot. Megjelenik a Reference Levels párbeszédablak.

Megjegyzés:

•  Referencia állomány esetén nincs aktív level .

Level symbology állítása

A level symbology  állítása hasonlóan történik, mint az aktív rajz esetén. A Reference Files párbeszédablak Settings menüjéből válasszuk ki a Level Symbology menüpontot. Megjelenik a Level Symbology párbeszédablak. Itt teljesen hasonlóan kell eljárni, mint az aktív rajz level symbology-jának beállításakor.

Angol szavak és kifejezések:
