3. A RAJZ

Fogalmak:

Design állomány : A MicroStation által használt vektoros állomány . Az állományok kiterjesztése: .DGN. A design állomány rajzelemeket és mindenféle - a rajzra és rajzeszközökre vonatkozó - beállítást tartalmaz.

A design plane

Fogalmak:

Design plane : MicroStation-ben az a terület, melyen belül lehet rajzolni. Ez a terület négyzet alakú, 2³² x 2³² (2³² = 4.294.967.296) pontot tartalmaz, melyre pozícionálhatunk (rajzelem töréspontot elhelyezhetünk, stb.). A design plane-en belül minden pontot két koordináta jellemez: x, y.(Három dimenziós rajz esetén: x, y, z.) Létezik egy globális középpont . (Global Origin )

UOR : (= Unit of Resolution) A felbontás egysége, másnéven a pozícionálás egység e, pozícionális unit . A legkisebb távolság két pont között a design plane-en, melyre lehet pozícionálni.

Angol szavak és kifejezések:

Working unit-ok

Bár a MicroStation pozícionális egységeket használ belül, a felhasználónak lehetősége van megadni olyan mértékegységeket, melyeket a valós világban használunk, mint például a méter és a centiméter.

Fogalmak:

Working unit -ok: a valós világban használt mérték–egységek, melyeket a MicroStation-ben definiáltunk. E fogalom két részből tevődik össze: master unit és sub-unit.

Master unit : a nagyobbik egység a working unit-okon belül. (Például: méter)

Sub-unit : a kisebb egység a working unit-okon belül. (Például: centiméter)

Working resolution : a pozícionális unit és a sub-unit hányadosa.

A working unit-ok állítása

A Settings menüből válasszuk ki a Working Units menüpontot. Megjelenik a Working Units párbeszédablak.

Working Units dialog box

Angol szavak és kifejezések:

Példa:

Tegyük fel, hogy centiméterben és méterben szeretnénk látni a design állomány -beli pozíciókat, és egy centiméteren belül tíz helyre szeretnénk pozícionálni. (Azaz feltesszük, hogy a rajzunk mm pontos.)

1.  A Master Units beviteli mezőbe írjuk be: “m” (méter)

2.  A Sub Units beviteli mezőbe írjuk be: “cm” (centiméter)

3.  Az su Per mu beviteli mezőbe írjuk be: 100 (1 méter = 100 centiméter)

4.  A Pos Units  Per su beviteli mezőbe írjuk be: 10 (1 centi–méteren belül tíz helyre lehet pozícionálni)

5.  Nyomjuk meg az OK gombot.

6.  Válasszuk ki a File menüből a Save Settings menüpontot.

Level-ek

Fogalmak:

Level : réteg. Logikailag összetartozó rajzrészleteket tartalmazó sík, a design állomány  része. A rajz  többi level-étől külön kezelhető.

Aktív level : az a level, amelyet éppen lehet szerkeszteni. Egyszerre csak egy ilyen van.

Megjegyzések:

•  Egy level nem csak logikailag összetartozó rajzrészleteket tartalmazhat, de rajzállományt így célszerű szintekre bontani.

•  A rajz level-ekre bontása leginkább az írásvetítőknél használt fóliatechnikára emlékeztet.

•  Egy rajzban maximum 63 level-re bontható a tartalom.

•  A level-ek számai: 1 - 63.

•  A level-ek egyéb elnevezései más CAD  rendszerekben: layer, fólia, sík, szint, stb.

A View menüből válasszuk ki a Levels menüpontot. Megjelenik a View Levels beállításablak . Ezen lehet a level -eket ki-, illetve bekapcsolni, és az aktív level-t állítani.

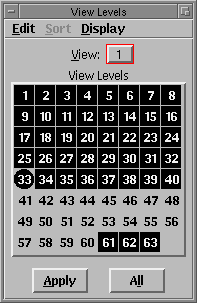

View Levels settings box

A fenti esetben a 33. level  az aktív level (a szám mögött fekete, kör alakú háttér látható), az 1-40. és 61-63. level-ek be vannak kapcsolva (láthatók), a 41-60. level-ek pedig ki vannak kapcsolva (nem láthatók). Ezek a beállítások az 1. view-ra (lásd: View-k 4-1) igazak.

Az aktív level  állítása: dupla kattintás az egér bal gombjával a kívánt level számán.

Level ki-, illetve bekapcsolása: egy kattintás az egér bal gombjával a kívánt level  számán. (Kapcsolóként működik.)

Megjegyzések:

•  A különböző level -eket el lehet nevezni, így később könnyebb azonosítani őket.

•  A level -ek csoportokba szervezhetők.

A level symbology

Fogalmak:

Symbology : jelképes ábrázolás, jellemzők együttese. MicroStation-ben ez a következőket jelenti: szín , vonalstílus , vonalvastagság .

Level symbology : level-enként meghatározott symbology. A rajzban minden rajzelem  saját tulajdonságokkal bír. Ezt lehet a megjelenítés erejéig a level symbology-val felülbírálni. Ekkor az azonos level-en lévő elemeknek meg fog egyezni a kívánt jellemzője. A rajzelem saját tulajdonságai nem változnak.

A level symbology beállítása

Válasszuk ki a Settings menüből a Level Symbology menüpontot. Megjelenik a Level Symbology beállításablak.

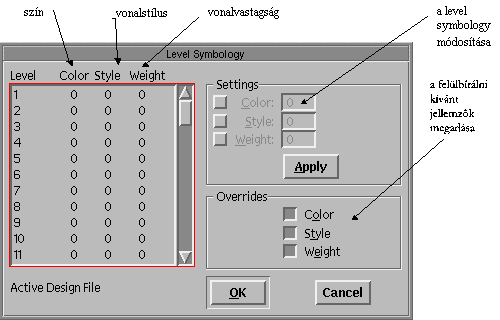

Level Symbology settings box

1.  egérrel válasszuk ki a kívánt level-t (kattintás az egérrel a baloldalon lévő listában, a level sorában)

2.  a Settings részben nyomjuk meg a jellemző melletti nyomógombot, melyet állítani akarunk

3.  állítsuk be a jellemzőt a kívánt értékre

4.  nyomjuk meg az Apply gombot

5.  ismételjük 1-4 -et addig, amíg minden kívánt level jellemzőit beállítottunk

6.  az Overrides részben nyomjuk le azt a nyomógombot, amelyik jellemzőt felülbírálni akarjuk a megjelenítéskor

7.  nyomjuk meg az OK billentyűt

Angol szavak és kifejezések:

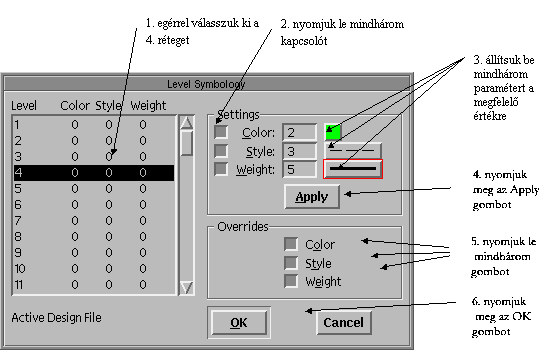

Példa level symbology  állítására

Feladat

Állítsuk be a 4. level  jellemzőit a következőképp:

szín: 2 (zöld)

vonalstílus: 3

vonalvastagság: 5

Megjegyzések:

•  A szín állítása történhet a szín kódszámának begépelésével, vagy a színpalettáról való kiválasztással. A színpaletta akkor jelenik meg, ha egérrel ráállunk a szín kódszámától jobbra lévő nyomógombra. A művelet hasonló a vonalstílus és vonalvastagság esetén.

•  A beállított level symbology mindaddig nem érvényesül, amíg a View Attributes beállításablakban nem kapcsoljuk be a Level Symbology kapcsolót (lásd: 3-6).

Angol szavak és kifejezések:

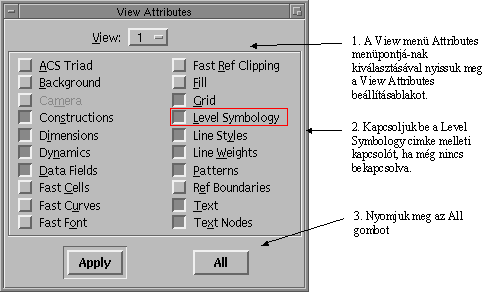

View Attributes settings box

Angol szavak és kifejezések:

Rajzelemek

A MicroStation által használt rajzokban kétfajta rajzelem található: primitív és komplex.

Fogalmak:

Primitív rajzelem : tovább nem bontható rajzi egység: vonal, kör stb. (kivétel: line string, shape; ezek vonalakra bonthatóak)

Komplex rajzelem : kettő vagy több primitív rajzelemből álló csoport, melyet egy rajzelemként lehet kezelni.

Primitív rajzelemek

•  line: vonal

•  line string: vonalszakaszokból álló rajzelem

•  curve: görbe

•  arc: körív

•  text: szöveg

•  ellipse: ellipszis, kör

•  shape: sokszög

Komplex rajzelemek

•  b-spline curve: b-spline görbe. A pólusaival és a rend-számával lehet meghatározni.

•  cell: cella, szimbólum. Gyakran használt rajzi részletek ismétlésére alkalmas névvel ellátott csoport.

•  group: rajzelemek csoportja

•  complex chain: egymáshoz csatlakozó rajzelemek (line, line string, arc, curve) csoportja, melyeket egy rajzelemként lehet kezelni

•  complex shape: speciális complex chain, ahol az első és utolsó elem is csatlakozik a láncban.

•  text node: szöveg összes jellemzőjét tartalmazó rajzelem szövegbeírás nélkül

•  multi-line: 1-16 db külön-külön definiálható párhuzamos vonalból álló rajzelem

A rajzelemek attribútumai

Fogalom:

Elem attribútumok . A rajzban a rajzelemekhez az elhelyezkedésükön kívül egy sor jellemző, attribútum is eltárolódik. Ezeket nevezik együtt elem attribútumoknak. (element attributes)

Az elem attribútumok a következők:

•  level

•  szín

•  vonalvastagság

•  vonalstílus

•  osztály  (class )

•  kitöltési mód  (fill type ) és szín  (zárt elemeknél)

Megjegyzés:

•  A class két értéket vehet fel:

- primary  (a rajzot alkotó elemek)

- construction  (szerkesztő elemek, nem valódi részei a rajznak)

Az aktuális elem attribútumokat a következő beállításablakon lehet megnézni: (Element menü/Attributes)

Element Attributes settings box

Angol szavak és kifejezések:

Az elem attribútumok állítása

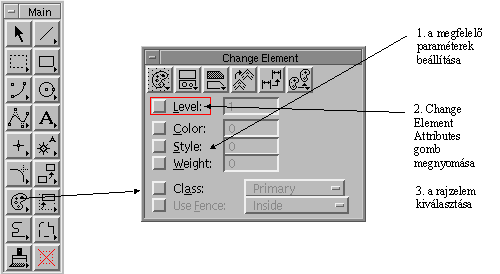

Válasszuk ki a Palettes menü Main menüpontját. Megjelenik a Main paletta. Válasszuk ki a Main paletta bal oszlopának hetedik ikonját. Megjelenik a Change Element szubpaletta.

Change Element sub-palette

Másik lehetséges sorrend a művelet elvégzésére:

1.  rajzelem(ek) kiválasztása

2.  megfelelő paraméterek beállítása

3.  Change Element Attributes gomb megnyomása

4.  Accept/Reset

Angol szavak és kifejezések:

Grid

Fogalmak:

Grid : szabályosan elhelyezkedő pontokból álló rácsháló, mely a rajzolásban segít, de nem része a rajznak.

Grid referencia pontok : vastagabban kiemelt grid pontok (pl.: minden tizedik).

Grid egységek  (grid-units ): a távolság a grid pontok között, és a távolság a grid referencia pontok között.

Grid lock : kétállású kapcsoló, mely bekapcsolt (ON) állapota esetén rajzoláskor csak a grid pontokra lehet pozícionálni.

Megjegyzés:

•  Ez a segédeszköz leginkább a négyzethálós papírra emlékeztet, amelyen könnyebb derékszögeket és párhuzamosokat húzni.

A grid egységek állítása

1.  A Settings menüből válasszuk ki a Grid menüpontot. Megjelenik a Grid setting box.

Grid settings box

A Master/Grid mezőben gépeljük be a grid pontok távolságát Working unit-okban.

2. A Reference Grid mezőben gépeljük be a grid referencia pontok közötti grid pontok számát.

Angol szavak és kifejezések:

3.  A Configuration legördülő listában válasszuk a megfelelő opciót a következő három közül:

4.  Orthogonal: a grid pontok az x és y tengellyel párhuzamos vonalakon helyezkednek el

5.  Isometric: a grid pontok az x és y tengellyel 30 fokot bezáró vonalakon helyezkednek el

6.  Offset: hasonló, mint az Orthogonal, de minden második vízszintes sor el van tolva fél sortávolsággal

7.  Az Aspect Ratio (X/Y) mezőben gépeljük be a vízszintes és függőleges ponttávolság arányát (Az Isometric konfigurációban ez az arány állandó).

Angol szavak és kifejezések:

Lock-ok

Fogalmak:

Lock  (lakat): kétállású kapcsoló a MicroStation-ben, mely általában egy adott művelet elvégzését engedélyezi, vagy tiltja. ON: bekapcsolt állás, OFF: kikapcsolt állás.

Lock-ok állítása

Válasszuk ki a Settings menüből a Locks menüpontot, majd az almenüből a Full menüpont kiválasztásával megjelenik a Locks beállításablak, míg a Toggles menüpont kiválasztásával a Lock Toggles beállításablak.

Lock Toggles settings box

A gyakrabban használt lock-ok jelentései

Grid Lock  :

ON: bekapcsolt állapotban csak a grid-háló pontjain lehet data pontot elhelyezni.

Level Lock  :

ON: bekapcsolt állapotban csak az aktív level -en lévő rajzelemek választhatók ki és módosíthatók.

Snap Lock  :

ON: bekapcsolt állapotban a snap funkció engedélyezett, egyébként hatástalan.

Megjegyzés:

•  A Locks beállításablak részletes ismertetését lásd a C függelékben.

Beállítások

Fogalmak:

Beállítások  (settings ): a design állományban tárolódnak a rajzelemeken kívül a különféle beállítások (settings) is. Ezek a következők:

•  a beállításablakok értékei (az összes paraméterezhető művelet paraméterei)

•  a view-k elhelyezkedése a képernyőn, és egyéb beállításaik. (lásd: View-k 4-1)

Seed állomány : olyan design állomány , melyben általában csak beállítások vannak. A seed állományok általában egy adott könyvtárban helyezkednek el. Új design állomány létrehozásakor a MicroStation a kívánt seed állományról készít másolatot új néven, a kívánt könyvtárba.

Megjegyzések:

•  Az aktuális beállítások a File menü Save Settings menüpontjának kiválasztásával menthetőek el a rajzba. A rajz következő megnyitásakor ezek a beállítások automatikusan beállítódnak.

•  A seed állományok használata akkor célszerű, ha sok rajzot készítünk azonos beállításokkal. Például Budapest XIII. kerületét 178 db 1:500-as térkép fedi le. Ebből 178 db digitális rajz készült, azonos beállításokkal. Minden rajz létrehozásakor ugyanazt a seed állományt használtuk, így csak egyszer kellett mindent beállítani.

•  A seed állomány tartalmazhat rajzelemeket is, ha azt minden rajzban használni akarjuk.

Angol szavak és kifejezések:
